螺桿式攪拌機結構圖和主要參數

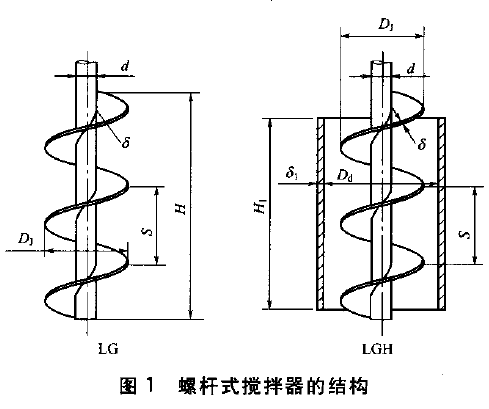

一、螺桿式攪拌機的結構圖
二、螺桿式攪拌機的主要參數
|
D1 |
d |
S |
﹠ |
H |
H1 |
Dd |
﹠1 |
參考質量 |
|
|
LG |
LGH |
||||||||
|
80 |
30 |
80 |
2 |
200 |
160 |
88 |
2 |
1.3 |
2.1 |
|
100 |
40 |
100 |
2 |
250 |
200 |
110 |
2 |
2.8 |
3.9 |
|
150 |
50 |
150 |
3 |
375 |
300 |
180 |
2 |
4.6 |
6.4 |
|
200 |
60 |
200 |
4 |
500 |
400 |
240 |
3 |
13.6 |
20.7 |
|
250 |
70 |
250 |
4 |
620 |
496 |
300 |
4 |
24.8 |
39.6 |
|
300 |
80 |
300 |
5 |
750 |
600 |
360 |
4 |
44.9 |
69.1 |
|
350 |
90 |
350 |
5 |
875 |
700 |
420 |
6 |
46.0 |
112 |
|
400 |
100 |
400 |
6 |
1000 |
800 |
480 |
6 |
87.6 |
145 |
|
450 |
110 |
450 |
6 |
1125 |
900 |
540 |
6 |
124 |
195 |
|
500 |
120 |
500 |
6 |
1250 |
1000 |
600 |
8 |
159 |
278 |
|
550 |
130 |
550 |
8 |
1375 |
1100 |
660 |
8 |
218 |
367 |
|
600 |
140 |
600 |
8 |
1500 |
1200 |
720 |
8 |
282 |
470 |
|
650 |
145 |
650 |
10 |
1625 |
1300 |
780 |
8 |
331 |
564 |
|
700 |
150 |
700 |
10 |
1750 |
1400 |
840 |
10 |
380 |
679 |
|
750 |
155 |
750 |
12 |
1875 |
1500 |
900 |
10 |
424 |
752 |
|
800 |
160 |
800 |
12 |
2000 |
1600 |
960 |
10 |
487 |
866 |
【注】上表中各主要參數單位均為毫米，各字母表示：
1）d攪拌軸直徑；2）Dd導流筒內徑；3）DJ攪拌器直徑；4）G攪拌器參考質量（按不銹鋼計算 ）；5）H攪拌器的高度；6）H1導流筒的高度；7）S螺桿攪拌器的導程 ；8）﹠攪拌器槳葉的厚度；9）﹠1導流筒的厚度
（中實三水科技根據行業(yè)標準整理，詳情可電話咨詢相關技術人員）
