解決磁力傳動化工攪拌機軸承在高溫高壓強酸條件下的技術方案
 |
【案例名稱】解決磁力傳動化工攪拌機軸承在高溫高壓強酸條件下的技術方案
【應用產品】磁力傳動化學攪拌機
|
簽單時間：2012.5
客戶簡介：淮安CB化學主要生產各種外墻裝飾和油漆涂料等產品。
案例說明：
淮安CB化學公司是我們的攪拌機產品的老客戶和鐵桿客戶，至今我們已經合作了5個攪拌機項目。去年5月份，我們為CB化學第一次提供攪拌機產品，為CB化學公司定制一套CCA5.5型磁傳動攪拌機的項目，用于取代原裝的一套磁傳動攪拌機。原來在外省購置的這臺設備不能滿足使用需要，主要原因是原裝機的軸承正常使用1周內就全部腐蝕損壞導致機器癱瘓，原裝機的設備廠家售后跟不上（問題反饋慢或無法解決）。
這套設備反應釜內最高壓力達到4Mpa，最高溫度達到200℃，反應釜內攪拌的物料是一種固液混合物，含強酸性，同時含一定濃度的氯離子。這套設備在使用中考驗軸承的最大難度有3點：
1、軸承基材必須耐酸；
2、潤滑必須耐高溫或者無須潤滑；
3、如果使用潤滑脂，潤滑脂不能對釜內物料造成污染。
按照客戶的意愿，我們重新設計和制造一套磁傳動化學攪拌機，一是解決軸承問題，二是解決高能耗問題。
1.軸承問題方面的應對方案：我們第一步采用的是陶瓷軸承的方案，但攪拌機正常運行1個月出現問題，拆機檢查發現軸承內圈被撐破，經分析，原因很簡單，不銹鋼攪拌軸受熱膨脹，陶瓷軸承內圈的伸縮性與不銹鋼不同步，應用證實了陶瓷軸承的抗腐蝕性能很出色。第二步，我們采取改性不銹鋼高溫軸承，這款不銹鋼高溫軸承自帶石墨潤滑功能，正常使用壽命達到2~3個月，2~3個月的使用壽命當然是不理想的，探其原因，抗腐蝕能力尚可，主要還是潤滑效果不夠好的問題。近日，我們深入現場了解和調查，準備進一步采取改善措施，計劃將正常使用壽命提高到：超過6個月。

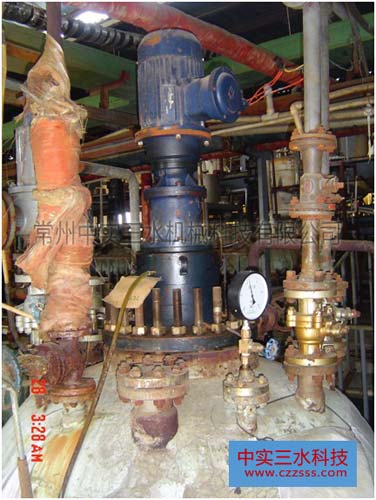

附圖：CCA5.5型高溫磁傳動化工攪拌機現場
2.功率消耗過高的應對方案：我們認真分析認識到：原裝機之所以功率消耗高是因為它所配置的攪拌器是2層45度斜槳式的渦輪，熟悉攪拌機專業知識的都知道，渦輪攪拌槳是最耗能的攪拌器之一。找到癥結，我們對癥下藥，我們采用的辦法是：采用3層攪拌器，最上層用1層分散盤，下面2層用節能軸流槳，且這款節能槳是我公司獨創的“經過刃化改型的節能槳”（點擊查看該專利介紹） ，這是集切割分散效果、低耗大流量的攪拌混合效果于一身的節能式軸流槳，這種巧妙組合的方式，配置5.5kw完全滿足需要，已經經歷半年多的考驗，比原裝機配置的11kw降低了整整一半的功率配置和功率消耗。
